Das europäische Stromversorgungssystem
Für viele Menschen kommt der Strom ganz selbstverständlich aus der Steckdose. Selten sind die dahinterliegenden Zusammenhänge bekannt. Hinter unserer sehr hohen Versorgungssicherheit steckt nämlich nicht nur ein nationales, sondern ein europäisches Verbundsystem, das nur im Gesamten sicher funktioniert. Dieses wurde für einfach berechenbare und steuerbare Großkraftwerke errichtet und bisher sehr erfolgreich betrieben. In den letzten beiden Jahrzehnten haben sich jedoch viele Rahmenbedingungen erheblich geändert. So etwa der Kraftwerkspark. Nur in Deutschland alleine ist die Anzahl der Erzeugungsanlagen in den letzten 20 Jahren von über 1.000 auf rund 2 Millionen Anlagen angestiegen. Damit verändert sich nicht nur die Erzeugungscharakteristik, sondern auch das Systemverhalten. Denn die vielen neuen Anlagen müssen auch vernetzt und eingebunden werden, was wiederum die Komplexität des Gesamtsystems verändert.
Seit 16. März 2022 gehört auch das Ukrainische und Moldawische Netz zum ENTSO-E RG CE Netz.
Fragiles Gleichgewicht
Ein Stromversorgungssystem auf Basis von Wechselstrom funktioniert nur, wenn eine permanente Balance zwischen Erzeugung und Verbrauch sichergestellt werden kann. Ansonsten kollabiert das System. Der Indikator für die Balance bzw. Systemstabilität ist die Frequenz, welche in Europa 50 Hertz beträgt. Wird weniger Strom verbraucht als produziert, so steigt die Frequenz. Wird hingegen mehr verbraucht als produziert, so sinkt diese. Zum Vergleich: Auf ebener Straße ist es für einen Fahrradfahrer einfach, die Geschwindigkeit zu halten. Sobald aber eine Steigung kommt, muss er stärker in die Pedale treten, um gleich schnell zu bleiben. Geht es hingegen bergab, so muss er bremsen, damit er nicht immer schneller wird. Sinkt oder steigt die Frequenz im Netz zu rasch, können wichtige Generatoren Schaden nehmen.
Das fragile europäische Verbundsystem
Steigende Aufwände zur Aufrechterhaltung der Systemsicherheit
Der rasche Ausbau von dezentralen bzw. volatilen Erzeugungsanlagen wurde lange unterschätzt, da diese lange im Rauschen des Großsystems untergegangen sind. Mittlerweile wurde jedoch ein Leistungsniveau erreicht, das systemrelevant ist bzw. auch systemgefährdent sein kann. Volatil bedeutet dabei, dass aufgrund des Wind- bzw. Sonnendargebotes die Produktion schwankt und dass die Systemstabilität durch entsprechende Ausgleichsmaßnahmen durch andere Kraftwerke sichergestellt werden muss. Die Netzsteuerung wird daher seit Jahren anspruchsvoller und teurer, da zunehmend mehr Maßnahmen zur Netzstabilisierung erforderlich sind (siehe Auswertung Redispatching oder Intradaystops).
Wie funktioniert Redispatch?
Entwicklung der Engpassmanagementkosten (Datenquelle: APG)
Sich rasch veränderte Rahmenbedingungen
Ursprünglich sinnvolle regulatorische Maßnahmen, wie etwa die bevorzugte Einspeisung von erneuerbaren Energien (EE), führen heute immer häufiger zu kritischen „Stresssituationen“ im Gesamtsystem. Hinzu kommen fehlende oder verzögerte Infrastrukturausbaumaßnahmen (Netzausbau, fehlende Speicher), um den Strom dorthin bringen zu können, wo er benötigt wird. Denn die „dezentrale“ Erzeugung ist häufig gar nicht dezentral bzw. lokal, wie man das meinen möchte.
Besonders die Windkraftanlagen sind sehr konzentriert und besonders in Deutschland fernab der großen Verbraucherzentren. Eine andere regulatorische Maßnahme, nämlich dass sich PV-Anlagen bei einer Frequenz von über 50,2 Hertz vom Netz trennen müssen, wurde regulatorisch wieder aufgehoben. Ob die Maßnahmen wirklich ausreichen, wird die Realität zeigen. Es ist aber sehr zu bezweifeln, da es sich nicht nur um ein deutsches, sondern gesamteuropäisches Problem handelt. Siehe weiterführend: Das 50,2 Hertz-Problem

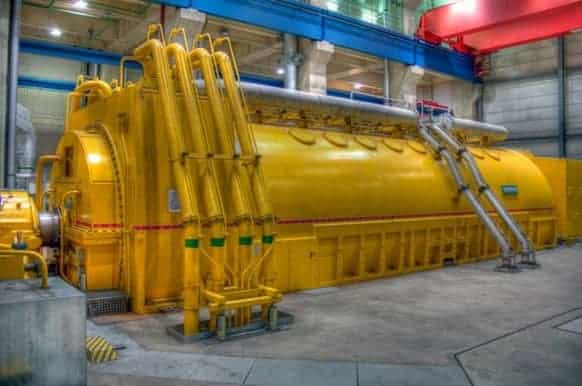

Kritische Systemelemente: Schwungmassen und Energiebevorratung
Ein zunehmend kritischeres Problem stellen der Abbau der Momentanreserve („Schwungmassen“; „Stoßdämpfer“) und das Fehlen von umfangreichen Energiebevorratungsmaßnahmen dar, um die volatile Erzeugung aus EE-Anlagen kompensieren zu können. Gerade die Schwungmassen sind von zentraler Bedeutung, um inhärent die Systemstabilität und -sicherheit aufrechterhalten zu können, ohne steuernd eingreifen zu müssen. Hier fehlt es derzeit an Ersatzlösungen bzw. „rechnen sich diese nicht“.
Man kann wichtige Systemelemente erst dann aus dem System nehmen, wenn ein adäquater Ersatz dafür zur Verfügung steht. Derzeit wird jedoch der zweite Schritt vor dem ersten gesetzt, was absehbar nicht gut gehen kann.
Hinzu kommt eine wichtige Erkenntnis aus der Komplexitätsforschung, die bei „Smarten Lösungsansätzen“ wohl kaum bedacht wird:
Palmer and his colleagues at the Santa Fe Institute in Santa Fe, New Mexico developed a virtual stock market populated by virtual agents. Each of the agents could change its investment rules over time. They found that when agents could only update their investment rules slowly, then the market converged to the rational expectations hypothesis because the bad rules were weeded out over time, However, if the agents could update their investment rules quickly, then the virtual stock market exhibited bubbles and crashes just like the real stock market because bad rules could feed off each other.

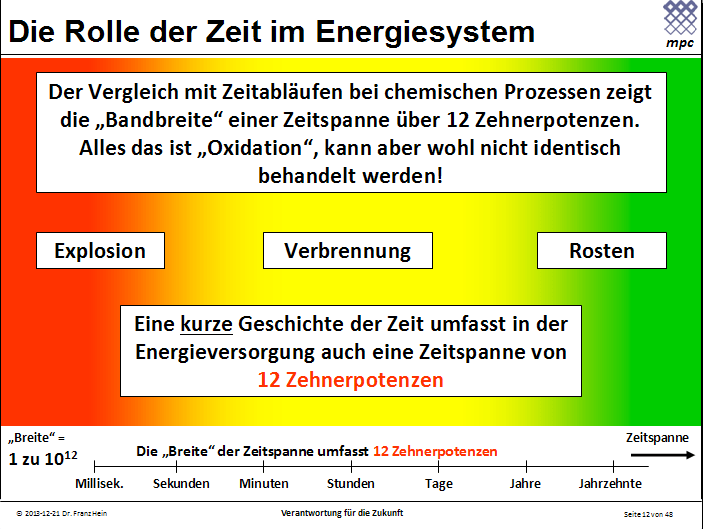

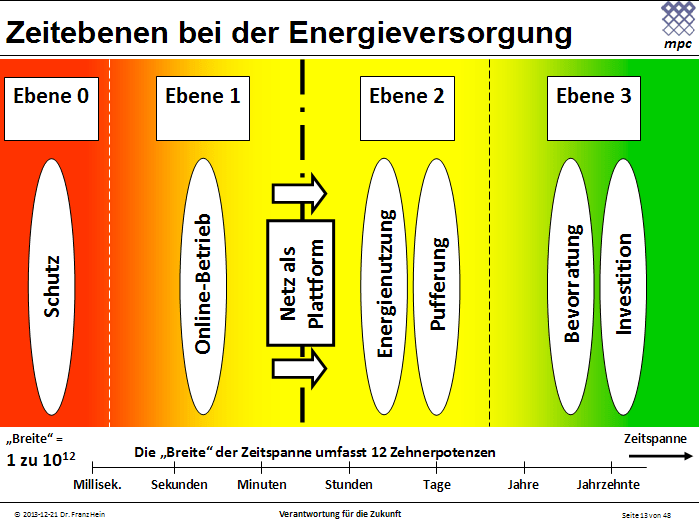

Even in a bubble market, the fact that the market is in a bubble may be widely recognized. Yet this does not cause an immediate crash. Why? Timescale is important.
Die Rolle der Schweiz im Verbundsystem
Ein Verbundnetz versorgt fast ganz Europa mit elektrischer Energie. Mit 41 grenzüberschreitenden Leitungen ist die Schweiz eng mit dem europäischen Verbundnetz verbunden. Dieser Verbund macht eine sichere Stromversorgung in der Schweiz erst möglich. Was kaum jemand weiß: Das europäische Verbundnetz hat seinen Ursprung in der Schweiz.
Die Duck Curve (Entenkurve)
[in Bearbeitung] 👉 The Solar Power Duck Curve Explained
Keine so schöne „Duck Curve“, aber ein ähnliches Phänomen kann auch in Deutschland immer wieder beobachtet werden.

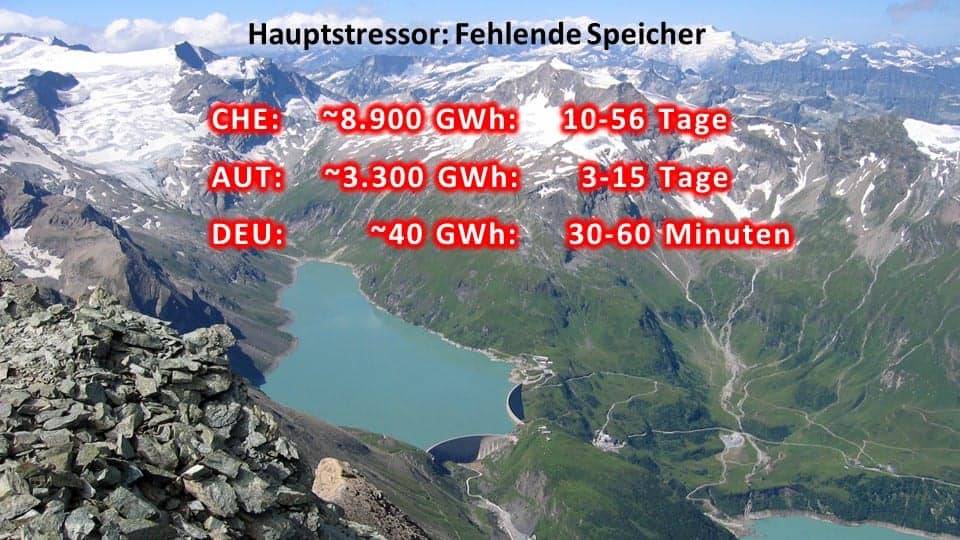

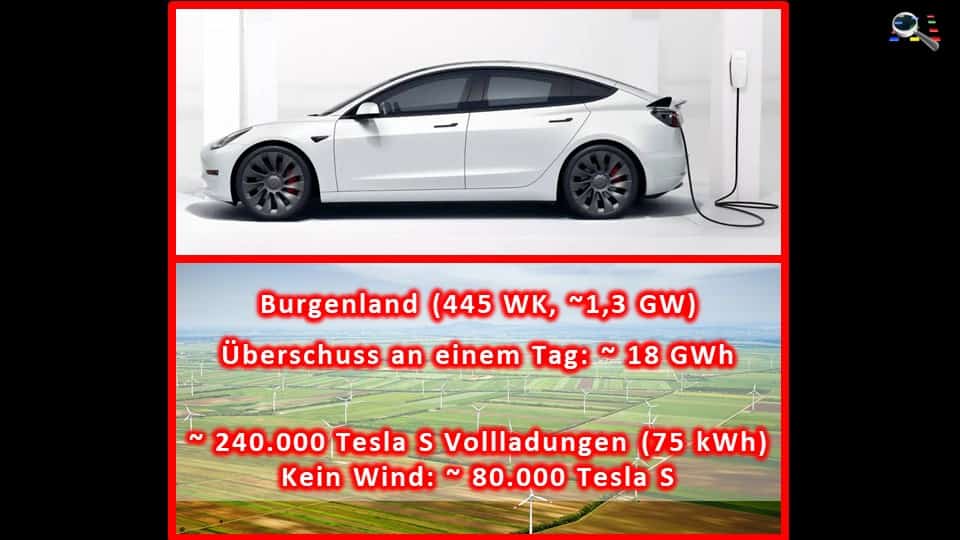

Speicherproblematik
Ein zentraler Baustein, der bisher in der Energiewende weitgehend fehlt, ist die Speicherproblematik:
Hierzu gibt es auch eine interessante ARTE Doku, wo der Stand aufgezeigt wird. Viel Forschung und Entwicklung, jedoch noch wenig Umsetzung, vor allem eine solche, die auch in größere Maßstäbe skaliert.
Nach einem Blackout („Schwarzfall“): Netzwiederaufbau & Schwarzstart
Ein Blackout wird in der Fachwelt als Großstörung bzw. Schwarzfall bezeichnet. Dabei sind nicht nur die Leitungen, sondern auch die Kraftwerke stromlos. Diese schalten sich ab einer definierten Frequenzabweichung zum Eigenschutz vor Zerstörung ab. Ein nicht speziell für diesen Fall vorbereitetes „schwarzstartfähiges“ Kraftwerk kann nicht mehr von selbst aus hochfahren, sondern benötigt für den Start wieder eine Frequenzvorgabe von 50 Hertz durch das Stromnetz. Ein solches Kraftwerk muss darüber hinaus für den Inselbetrieb ausgelegt sein und Lastzuschaltungen in ausreichend großen Sprüngen („Laststöße“) verkraften können.
In Österreich gibt es offiziell zwei mit einer Leistung von rund 1,5 GW im Übertragungsnetz. In Österreich gibt es jedoch aus der Vergangenheit noch einige weitere dezentrale, kleinere schwarzstartfähige Kraftwerke, in der Regel Wasser- bzw. Speicherkraftwerke in den Verteilnetzen. Gerade Pumpspeicherkraftwerke haben eine sehr hohe Leistungs- und Regelfähigkeit, was auch erklärt, warum in Österreich nur 2 und in Deutschland 120 Kraftwerke vorgehalten werden, während bei der Leistung nur ein 6,4-facher Unterschied besteht (eine Quelle).
In der Schweiz gibt es je nach Quelle vier bis zehn schwarzstartfähige Kraftwerke.
Auch für Deutschland gibt es unterschiedliche Zahlen: 120 schwarzstartfähige Kraftwerke(9,7 GW) oder „Gemäß Monitoring nach § 35 EnWG gibt es in Deutschland 174 schwarzstartfähige Anlagen (Kraftwerksblöcke bzw. Turbinen), die über eine Netto-Nennleistung von mindestens 10 MW verfügen. Diese sind aktuell in Betrieb oder werden als Teil der Netzreserve für den Schwarzfall vorgehalten. Von den insgesamt 174 schwarzstartfähigen Anlagen werden 26 Anlagen tatsächlich von den Übertragungsnetzbetreibern für einen Netzwiederaufbau vorgesehen.„
Ein Schwarzstart ist keine rein technische Herausforderung. Vielmehr sind auch organisatorische und personelle Voraussetzungen für das Gelingen ausschlaggebend. Daher ist auch ein koordinierter Schwarzstart mit mehr Kraftwerken wesentlich aufwendiger und fehleranfälliger, als etwa mit 2 Kraftwerken. Gerade beim Zusammenschalten der Teilnetze können Fehler auftreten, die zum erneuten Kollaps des bereits wieder funktionierenden und verbundenen Netzgebietes führen können. Siehe dazu auch Stromkollaps im Extremwinter:
Stromkollaps im Winter 1978/79
Der tägliche Stromnetzbetrieb und ein Schwarzstart lässt sich mit dem Fliegen vergleichen. Der tägliche Betrieb gleicht einem Flug. Manchmal kommt es zu Turbulenzen, dann muss der Pilot eingreifen. Ansonst kann auch der Autopilot fliegen. Der Start eines Flugzeuges braucht jedoch besondere Aufmerksamkeit und Fähigkeiten. So ist das auch bei einem Schwarzstart. Dieser kann jedoch nur am Simulator trainiert werden. Zum anderen sind dann nicht nur zwei Piloten für ein paar Minuten am Steuer, sondern viele und das über viele Stunden oder sogar Tage. Das wird also kein Spaziergang, auch wenn sich die Netzbetreiber sorgfältig auf den Tag X vorbereiten.
Wie funktioniert das Stromversorgungssystem und wie erfolgt ein möglicher Schwarzstart?
Sehr gutes Erklärvideo illwerke vkw! Wichtig: Es gibt keine hundertprozentige Sicherheit – nirgends – und daher sollten wir als Gesellschaft auch in der Lage sein, mit einem solch möglichen Ereignis umzugehen, auch wenn sehr viel Aufwand betrieben wird, um es zu verhindern!
Was passiert, wenn in Europa die Stromversorgung zusammenbricht? Welche Konsequenzen hätte das für die Menschen in Vorarlberg, und im europäischen Netzverbund? Aus Sicht des Vorarlberger Landesenergieversorgers ist klar: Man ist bestens gerüstet und bevor es überhaupt zu einem Blackout kommt, greifen schon unzählige Systemschutzpläne und Maßnahmen, um ein solches Szenario zu verhindern.
Doch was sind das Mechanismen, die in einem solchen Fall greifen? Wie funktioniert eigentlich das europäische Verbundnetz und wie sind die genauen Prozesse beim Energiedienstleister, wenn der Ernstfall eintritt?
EU-Energiepolitik
Auf EU-Ebene wird mit großer Vehemenz ein gemeinsamer Strommarkt verfolgt, wo überall die selben Marktbedingungen herrschen sollen, Das hat aber wenig mit den infrastrukturellen Voraussetzungen zu tun, die nie dafür ausgelegt wurden. Daher trennt man auch den Strom-Markt und das Strom-Netz im Denken („Energy-only-Market“). Die Physik kann man aber nicht mit Marktregeln übertrumpfen. Ganz im Gegenteil.
Zum anderen macht jedes Land eine eigene Energiepolitik und Energiewende. In unterschiedlichen Richtungen. Während die einen an der Atom- oder Kohlestrompolitik festhalten, oder diese sogar ausbauen wollen, wollen die anderen möglichst rasch auf erneuerbare Energien umsteigen. Dadurch prallen Denkwelten, aber auch dogmatisch verklärte Ansätze aufeinander. Ab 1. Oktober 2018 kommt auch noch ein auf komplexen Algorithmen passierender europäischer Marktplatz hinzu.
Das generelle Mantra lautet, der Markt wird sich das schon regeln. Nur ein freier Markt bedingt, dass Teilnehmer scheitern können müssen, was im Stromversorgungssystem gefährlich werden kann. Infrastrukturprojekte benötigen oft eine jahrelange Vorlaufzeit und sind häufig auf Jahrzehnte ausgelegt. Das Widerspricht dem marktorientierten kurzfristigen Gewinnstreben. Aktuelle grundsätzlich begrüßenswerte Überlegungen Kohlekraftwerke zu schließen. übersehen häufig, dass diese mit den rotierenden Massen auch essentielle Systemdienstleistungen in Form von Momentanreserven liefern. So tun sich hier insgesamt mehrere dunkle Wolken auf.
Das Stromnetz der Zukunft: Ein Energiezellensystem
Damit der Umstiege auf eine vollständige Versorgung mit erneuerbaren Energien funktionieren kann, benötigen wir auch ein neues Systemdesign: Ein Energiezellensysteme, also dezentrale, autonome funktionale Einheiten. Derzeit sind wir noch weit davon entfernt.
Das Video des deutschen Forschungsprojektes „KombiKraftwerk2“ beschreibt sehr anschaulich die Zusammenhänge und Herausforderungen. Das Projekt kommt unter anderem zum Schluss:
Für das Ziel Energiewende müssen in den nächsten Jahren und Jahrzehnten noch einige politische, wirtschaftliche und technische Anstrengungen unternommen werden. Die Herausforderungen zum Erhalt der Netzstabilität, die der Wandel der Stromversorgung aufwirft, sind dabei weniger in den erneuerbaren Energien zu suchen, da diese die technischen Anforderungen zur Netzstabilisierung prinzipiell erfüllen.
Vielmehr erfordert die neuartige Struktur der künftigen Stromerzeugung und -verteilung ein Umdenken bei der Organisation des Systems. Dabei geht es um eine Systemtransformation, die die fluktuierend einspeisenden Wind- und PV-Anlagen als tragende Säule der Stromversorgung in den Mittelpunkt stellt. Flexible Biomasseanlagen (Biogas und feste Biomasse) und Biomethananlagen sowie Speicher sind hierbei ein wesentlicher Bestandteil des Energiesystems und tragen zur gesicherten Leistung bei. Ohne einen entsprechend angepassten Ausbau des Netzes mit all seinen Komponenten, einer Anpassung der Regularien und Märkte wird der Wandel der Stromversorgung nicht gelingen. Als Lohn für diese Anstrengungen winkt eine moderne, saubere und stabile Stromversorgung.
Eine kritische und systemische Betrachtung
Bei einer systemischen Betrachtung ist rasch festzustellen, dass bei der „Energiewende“ wie sie derzeit betrieben wird, systemische Aspekte offensichtlich viel zu kurz kommen. Denn ein System ist mehr als die Summe der Einzelelemente. Entscheidend sind die „unsichtbaren Fäden“ zwischen den Systemelementen. Etwa Leitungen zwischen den Erzeugungsanlagen und den Energienutzern („Verbrauchern“), Speicher- und Puffersysteme (Energiebevorratung), um die Volatilität der volatilen Erzeugung ausgleichen zu können. Die Netzsteuerung, die in einem komplexen dezentralisiertem System anders aussehen muss, als im bisher zentralisierten hierarchischen System. Zusätzlich müssen große Zeithorizonte, von Millisekunden (Schutz), über Sekunden/Minuten (Netzregelung bzw. Ersatz der rotierenden Massen), Energiebilanz (Stunden/Tage/Wochen) bis hin zur Nachhaltigkeit (Jahre/Jahrzehnte) berücksichtigt werden. All das wird beim derzeitigen Markt- und Preisfokus kaum berücksichtigt. Hören Sie dazu auch einen Auszug aus dem SRF-Blackout-Thementag: Tag 6: Keine Normalität in Sicht – Stromhändler und Netzoperator:
Wer ist Schuld?
Mit der steigenden Anzahl von Systemelementen nehmen auch die Wechselwirkungen in diesem System zu. Und zwar exponentiell. Entwicklungen, mit denen wir nachweislich schlecht umgehen können. Die Steuerbarkeit des Systems sinkt. Unsere bisherigen Mechanismen greifen immer schlechter und die Gefahr eines Systemkollapses steigt. Dem kann nur durch ein entsprechendes lebensfähiges Systemdesign (Energiezellensystem) begegnet werden, was bisher weitgehend fehlt oder erst in Ansätzen passiert.
Die große Hoffnung liegt aktuell noch in „Smarten“-Technologien, wobei die bisherigen Ansätze eher in eine Sackgasse weisen, als zur Lösung beitragen werden (siehe etwa dazu: Das Smart Grid im Zeitalter des Cyberwar. Die unreflektierte Vernetzung im IT-Bereich hat bisher zu immer mehr ungelösten und immer schwieriger beherrschbaren Problemen geführt. Auch wenn sich die bisherigen Probleme vorwiegend im virtuellen Raum abspielen, gibt es bereits enorme finanzielle Folgeschäden in der Realwelt. Nicht auszudenken, was passiert, wenn diese Entwicklungen auf den Infrastruktursektor überspringen und es zu Ausfällen in der Verfügbarkeit von vernetzten Infrastruktursystemen kommt, wie bereits 2015 in der Ukraine. Intelligente Technologien werden sicher einen Beitrag zur Energiewende leisten müssen. Die derzeitigen Konzepte sollten aber aus systemischer Sicht kritischer hinterfragt werden. Denn durch Vernetzung steigt die Komplexität, was zu einem veränderten und nicht in unserem bisherigen Sinne steuerbaren Systemverhalten führt.
Weitere Hintergrundinformationen
- Für den Bau eines neuen Gaskraftwerkes veranschlagen Experten rund acht Jahre.
- Im europäischen Verbund werden rund 530 Millionen Menschen in über 30 Ländern mit Strom versorgt. Das kontinentaleuropäische Verbundnetz ist die «größte Maschine» Europas, wenn nicht sogar der Welt.
- Das gesamteuropäische Stromversorgungssystem ist das Ergebnis eines Miteinanders. Es entstand durch eine Zusammenschaltung von mehreren Hochspannungsleitungen in der Schaltanlage in Laufenburg am Nordrand der Schweiz, genau an der Grenze zu Deutschland, mehr oder weniger im Dreiländereck Deutschland, Frankreich und Schweiz. Zum Zeitpunkt der Gründung vom „Stern von Laufenburg“ Mitte des vorigen Jahrhunderts kamen damals die Verantwortlichen für den Betrieb der Hoch- und Höchstspannungsnetze zu dem Schluss, dass es von Vorteil wäre, wenn sie im Falle von Störungen im Netz oder beim Kraftwerkseinsatz sich gegenseitig Aushilfe leisten könnten. Das Ziel war demnach die Erhöhung der Versorgungssicherheit. Dazu wurde in Leitungen und in Schaltfeldern in der Schaltanlage in Laufenburg investiert. Aus dem „Stern von Laufenburg“ entwickelte sich nach und nach das UCPTE-Netz, in dem es keine Trennung zwischen Energiebereitstellung, Netze und Energienutzung gab. Dieses gemeinschaftlich betriebene Gesamtsystem, UCPTE-Netz genannt, wurde auch zur Plattform von einem länderübergreifenden Stromaustausch, heute Stromhandel genannt. Die politisch verordnete Abtrennung den Monopolbereiches „Netz“ hatte zur Folge, dass sich die Organisation wandelte und dieses gemeinsam betriebene Netz in UCTE-Netz umgetauft wurde. Das wiederum wurde nun in die ENTSO-E als den Verband der europäischen Übertragungsnetzbetreiber überführt. Erst die Trennung in „smart market“ und „smart grid“ hat zu der heutigen Situation geführt. Nun wird das Netz als Plattform für den Handel leider in der Weise genutzt, dass die Systemstabilität mehr und mehr leidet, weil auf die notwendigen Regelmechanismen zur Aufrechterhaltung der Systemstabilität von Seiten der Händler nicht mehr geachtet werden muss. Der ursprüngliche Sinn und Zweck des Gesamtsystems wurde durch das Auftrennen offenbar vergessen und damit trat auch die Versorgungssicherheit völlig in den Hintergrund. Das ist das Ergebnis dieser Umwandlung in eine rein kommerziell genutzte Handelsplattform. Leider muss gegenwärtig vermutet werden, dass dieser Missbrauch zu den bisher noch als Ausnahmesituationen betrachteten Systemzuständen geführt hat (Franz Hein).
Blindleistung
Damit die Stromübertragung im Netz funktioniert, wird Blindleistung für den Spannungsaufbau benötigt. Zur Wirkleistung, die tatsächlich beim Verbraucher ankommt, sollte die Blindleistung stets im richtigen Verhältnis stehen, damit der Stromtransport nicht beeinträchtigt wird. Das heißt, ohne Blindleistung ist kein Stromtransport möglich, jedoch reduziert zu viel Blindleistung im Netz die Wirkleistung und kann sich entsprechend negativ auf die Stromübertragung auswirken. Auf das richtige Maß kommt es an.
Vereinfacht dargestellt, ist Blindleistung die Schaumkrone eines Bieres und das Bier selbst die Wirkleistung. Wird ein Bier falsch eingeschenkt, kann sich zu viel Schaum bilden. Steht das Bier zu lange, wird der Schaum instabil, nimmt ab und die Qualität des Bieres leidet. Die Schaumkrone sollte also stets im richtigen Verhältnis zum Bier sein. In der alten Energiewelt waren Kernkraftwerke und andere große Erzeuger, um im Bild zu bleiben, die Brauereien, die dafür sorgten, dass die Schaumkrone, also die Blindleistung, im richtigen Verhältnis zum restlichen Bier, also der Wirkleistung, geliefert wurde. Da alle Kernkraftwerke bis 2022 vom Netz gehen, werden nun die Übertragungsnetzbetreiber (ÜNB) zum Braumeister für Blindleistung, um seinen gesetzlichen Auftrag, rund um die Uhr ein sicheres Netz zu betreiben, auch in Zukunft erfüllen zu können.
Um die Blindleistung regeln zu können und in ausreichendem Maße für das gesamte Netz zur Verfügung zu stellen, hat etwa TenneT bereits in zahlreichen seiner 129 Umspannwerke Kompensationsspulen und MSCDN-Anlagen installiert, die zur statischen Blindleistungsbereitstellung beitragen. Darüber hinaus werden auch rotierende Phasenschieber installiet. Diese Anlage liefert einen Beitrag zur Kurzschlussleistung dieses Netzknotens – eine Aufgabe, die zuvor etwa der Generator des Kernkraftwerkes Grafenrheinfeld erledigte. Daneben wird untersucht, ob beispielsweise Windkraft- und Photovoltaikanlagen durch die Bereitstellung von Blindleistung zur System- und Versorgungssicherheit beitragen können.
